淺談拖鏈電纜的內部結構

拖鏈電纜內部結構wrH拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

市場上的拖鏈電纜種類繁多，即使同樣的規格同樣的制造材料，卻也有著不同的質量差異。wrH拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

如何判斷拖鏈電纜質量的好壞呢？關鍵要看拖鏈電纜的內部結構。wrH拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

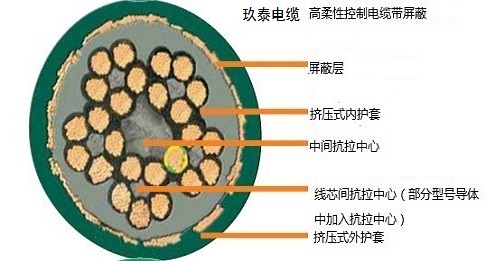

拖鏈電纜的內部結構分為兩種：分層絞合和分束絞合。wrH拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

分層電纜：電纜芯線大多主要圍繞中心線被緊緊的絞合成幾層，外面包裹著擠壓式護套，這種結構當電纜彎曲受力時，它的內徑受壓而外徑受拉，內徑和外徑的壓縮緊張，彎曲循環次數大大減少。這種電纜的優點是制造成本相對較低。wrH拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

分束絞合：首先電纜的芯線單獨絞合成束，然后將已經絞合成束的電纜圍繞一個抗拉材料做成的中心絞合成束，由于多重成束工藝，在電纜內部，芯線多次改變電纜的彎曲內徑和外徑，高度緊拉的中心線周圍的拉力和壓力彼此保持平衡，使得電纜的內部結構有可靠的穩定性，拖鏈電纜在承受的彎曲應力時能保持穩定。這種電纜的優點是循環次數大，使用時限長。wrH拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

因此，同是拖鏈電纜，他們的結構未必相同，生產技術未必相同，這樣它們的彎曲半徑及耐彎曲次數也未必相同，選擇拖鏈電纜時注重電纜的內部結構尤為重要。wrH拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  拖鏈電纜按耐彎曲次數命名合理嗎？

  答

  拖鏈電纜按耐彎曲次數命名不合理。同型號、同規格的同款拖鏈電纜，在雕刻機上可運行至少500萬次，在貼片機上可運行1億次，稱這款拖鏈電纜為500萬次拖鏈電纜，還是1億次拖鏈電纜呢？無論是按照哪種設備的電纜按耐彎曲次數命名，都是以偏概全，都會給其他設備中的拖鏈電纜耐彎曲次數產生誤導。

• 問

  普通電纜RVVP能不能上電纜拖鏈？

  答

  嚴格來說，RVVP是不能上電纜拖鏈的。普通電纜RVVP是用于固定敷設的軟電纜，雖可偶爾移動使用，但不適用于頻繁來回往復彎曲的運動場合。
